Comment les débitmètres avancés soutiennent des opérations hydrauliques plus intelligentes

La mesure du débit joue un rôle fondamental sur les sites industriels, dans les réseaux d’eau potable et dans le traitement des eaux usées.

Elle permet de gérer, contrôler et protéger l’eau. Les technologies de mesure du débit sont utilisées dans une variété de secteurs, allant de la conception et de la construction de bâtiments au pétrole et gaz, à l’eau et aux eaux usées, ainsi qu’au traitement chimique et pétrochimique.

Alors que les pressions liées à l’efficacité, à la durabilité et à la conformité continuent de croître, le rôle des débitmètres a évolué au-delà de la simple mesure.

Les débitmètres sont des instruments qui surveillent, mesurent et enregistrent le débit, le volume ou la masse d’un gaz ou d’un liquide. De la mesure de la vitesse à la détection des variations de pression, les débitmètres utilisent différentes méthodes pour calculer le mouvement des liquides et des gaz.

La solution BlueEdge® de Badger Meter comprend une gamme de technologies de débit, telles que ModMAG®, Dynasonics® et E-Series®.

Voici un aperçu du fonctionnement de ces types de débitmètres et de ce qui les rend les mieux adaptés à certaines applications.

Comprendre les technologies de débit

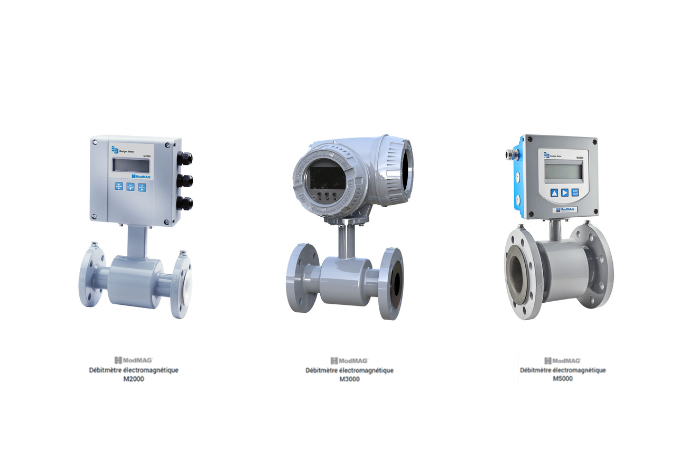

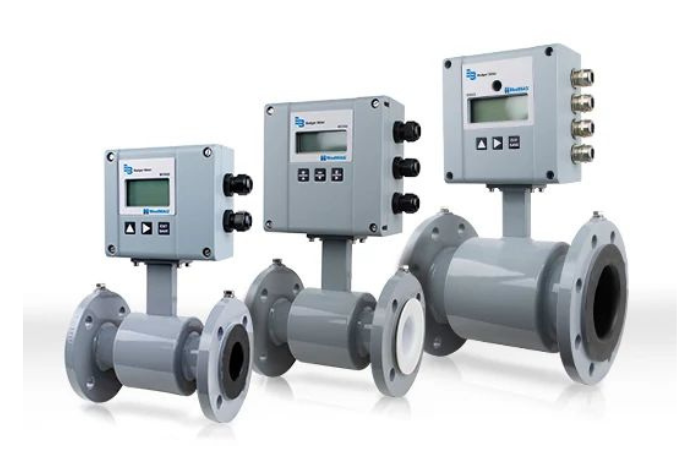

Les débitmètres électromagnétiques, également appelés débitmètres magnétiques ou « mag meters », sont un choix privilégié pour enregistrer le volume de liquide électriquement conducteur dans une large gamme d’industries, y compris les industries chimique, pharmaceutique ainsi que le traitement de l’eau et des eaux usées.

Les débitmètres électromagnétiques sont des débitmètres volumétriques qui fonctionnent selon le principe de la loi de Faraday sur l’induction électromagnétique. Ils mesurent la vitesse du flux lorsque le liquide passe à travers le débitmètre pendant une période donnée. Les débitmètres électromagnétiques sont non intrusifs avec un design de tube complètement ouvert — ce qui favorise un écoulement sans obstruction et réduit la maintenance, car il n’y a pas de pièces mobiles susceptibles de s’user avec le temps.

En revanche, les débitmètres ultrasoniques mesurent la vitesse d’un fluide circulant dans une canalisation. Les deux types de technologies de débit ultrasonique incluent le Doppler et le temps de transit. La technologie Doppler mesure la différence de fréquence des ondes sonores réfléchies par les bulles de gaz ou les particules présentes dans le flux. Elle convient aux liquides aérés ou sales. La technologie du temps de transit mesure la différence de temps entre les signaux envoyés en amont et en aval. Cette différence est directement proportionnelle à la vitesse de l’eau.

Utilisation des données de débit et de turbidité pour identifier les risques

Sans une surveillance précise, les installations industrielles risquent des facturations excessives basées sur des estimations, ainsi que des sanctions financières potentielles pour non-conformité aux réglementations environnementales. Il est crucial pour les sites industriels qui produisent d’importantes quantités d’eaux usées de surveiller attentivement la qualité et la quantité des eaux usées industrielles et des effluents finaux quittant l’installation. En combinant les débitmètres avec des instruments de mesure de la qualité de l’eau, les opérateurs obtiennent une vision complète de leurs systèmes.

La surveillance du débit et de la turbidité joue un rôle particulièrement important dans l’identification des événements polluants. Des changements soudains de débit — tels que des pics, des chutes ou des variations irrégulières — peuvent indiquer des rejets anormaux, des pannes d’équipement ou des apports non autorisés. De même, une augmentation de la turbidité signale souvent une élévation de solides en suspension ou une charge organique importante. Ensemble, ces paramètres fournissent un aperçu précoce des variations des conditions de processus, permettant une réponse plus rapide, une meilleure efficacité des ressources et des opérations plus durables.

En analysant les données historiques et en temps réel de débit et de turbidité, les installations peuvent passer d’une surveillance réactive à un contrôle plus prédictif et proactif, optimisant les processus critiques tout en protégeant la qualité de l’eau, les personnes et l’environnement. Les tendances et anomalies peuvent aider à anticiper les événements polluants avant qu’ils ne se produisent, soutenant des ajustements préventifs des processus de traitement. Parallèlement, la surveillance en temps réel crée une boucle de rétroaction directe où les données informent les décisions opérationnelles, comme l’ajustement du dosage chimique, la dérivation du flux ou le lancement de la maintenance — aidant à maintenir les charges polluantes dans des limites acceptables tout en améliorant la stabilité des processus et en réduisant les risques opérationnels.

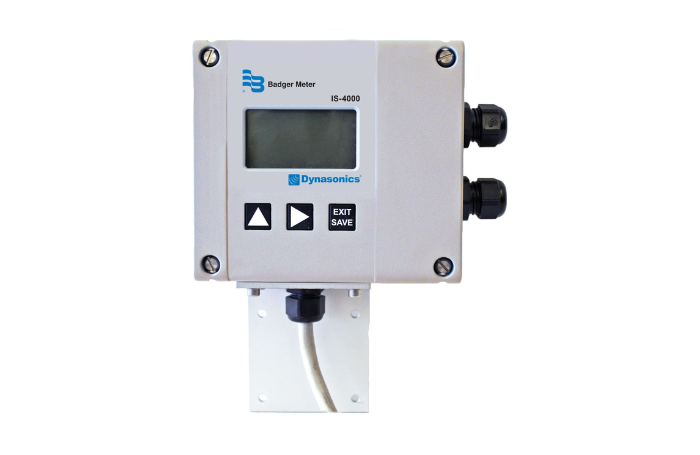

Un contrôle efficace des effluents repose sur la combinaison de la mesure de débit et de la surveillance de la qualité de l’eau au sein d’un système unifié offrant des informations continues et exploitables. Les technologies de débit sans contact et ultrasoniques sont largement utilisées dans les applications industrielles d’eaux usées pour mesurer le débit dans les tuyaux et les canaux ouverts, avec des solutions telles que le Dynasonics® IS 4000 Open Channel qui assurent un suivi précis des rejets tout en minimisant la maintenance. La surveillance de la qualité de l’eau, notamment la mesure de la turbidité, ajoute un contexte aux données de débit, avec des instruments tels que uv::lyser V3 et Q46/76 fournissant une visibilité en temps réel sur les solides en suspension et les performances du traitement. En combinant ces mesures, des plateformes comme le terminal con::cube V3 IoT intègrent plusieurs capteurs dans une interface unique, permettant visualisation, alertes et contrôle opérationnel plus informé.

Avantage stratégique et tranquillité d’esprit

Avec la large gamme de technologies de débit disponibles aujourd’hui, choisir la solution la plus appropriée pour une application donnée peut être complexe. Les exigences de mesure de débit varient selon les industries et dépendent de facteurs tels que les conditions de fonctionnement, les besoins en précision, les contraintes de maintenance et les coûts sur le cycle de vie. Badger Meter soutient ce processus d’évaluation via BlueEdge® — en regroupant un large portefeuille de technologies de mesure de débit, ainsi que la surveillance de la qualité de l’eau, la détection de gaz, la connectivité et l’intelligence numérique, pour répondre aux défis quotidiens dans diverses applications industrielles, d’eau potable et d’eaux usées.
