VonRoll hydro France, filiale d’un groupe suisse, est un acteur majeur de la gestion durable de l’eau en France.

Analysez l’état de vieillissement des canalisations et les pressions environnementales pour une meilleure Gestion Patrimoniale de vos réseaux d’eau.

A3DV (Analyse 3D du Vieillissement) est un service proposé par vonRoll Hydro permettant de poser un diagnostic sur l’état des canalisations ainsi que sur leur durée de vie restante.

Le principe repose sur la création d’un modèle 3D de la canalisation, associée selon les cas à une étude de son environnement, afin d’évaluer les incidences du terrain sur leur vieillissement et ainsi estimer leur reste à vivre.

En cartographiant grâce à A3DV la santé de leur réseau, les services des eaux peuvent prioriser efficacement le renouvellement de leur canalisation et ainsi répondre aux exigences réglementaires (Le décret 2012-97 du 27 janvier 2012 dit décret « fuites » issu de l’engagement 111 du Grenelle de l’environnement).

Pour obtenir votre diagnostic A3DV, vonRoll Hydro vous propose deux solutions :



Pilotage à distance des ouvrages AEP et assainissement

A3DV

Analyse non-destructive basée sur la numérisation 3D de la canalisation directement dans la tranchée. Service adapté à tout type de réseau d’eau potable.

Pilotage à distance des ouvrages AEP et assainissement

A3DV-Mobile

Numérisation d’échantillons des conduites de distribution prélevés lors des chantiers (réparations, installation d’une chambre de vannes, etc).

Quel type de canalisation peut être numérisé par A3DV ?



A3DV ADV Mobile
PEHD
PVC
FONTE
ACIER



Comment fonctionne le service A3DV ?

La prestation A3DV nécessite l’intervention d’équipes spécialisées et se déroule dans les deux cas en 2 étapes.

A3DV
Diagnostic des canalisations en tranchée

  • Etude de l’environnement effectuée sur place ou en laboratoire après prélèvement.
    L’évaluation porte sur les éléments géologiques (résistivité, pH, classe de corrosivité), ainsi que sur l’environnement de la canalisation (ligne HTA, conduite GAZ sous protection cathodique, zone humide…).



  • Analyse métallographique à partir de la numérisation 3D.
    La conduite est numérisée directement dans la tranchée à l’aide de l’outil d’inspection.

A3DV-Mobile
Evaluation des conduites de distribution

  • Prélèvement des échantillons

Les agents du service des eaux récupèrent les échantillons sur les chantiers en cours (réparation de fuite, mise en place d’une vanne, prise en charge…).

Le suivi et la traçabilité sont garantis et simplifiés, grâce à une application développée par vonRoll Hydro. Chaque prélèvement est rattaché à une étiquette qui sera scannée par l’application installée sur un smartphone. Ainsi, toutes les informations de prélèvements (profondeur de prélèvement, présence d’un lit de pose, d’un enrobage…) seront saisies, stockées et prêtes à être partagées.

Les échantillons sont ensuite placés individuellement dans des sachets prévus à cet effet et stockés en attente d’analyse.

  • Analyse in situ par les experts du labo mobile

Lorsque le nombre d’échantillons prévu au contrat est atteint, la camionnette du labo mobile se rend chez le client afin de procéder à la numérisation des échantillons avec l’outil d’inspection.

Zoom sur la numérisation

En tranchée ou en laboratoire mobile, la numérisation est effectuée avec un scanner haute technologie.

 Cet outil d’inspection est composé de 7 lasers et de 2 récepteurs que l’on vient balayer le long de la zone à analyser.

La numérisation s’effectue en différentes étapes :

  • Préparation de la surface par ponçage ou sablage ;

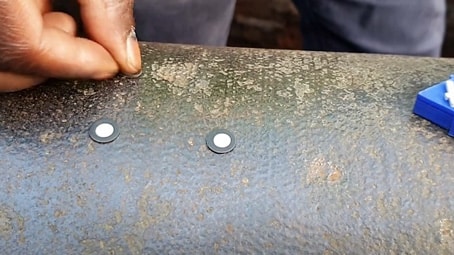

  • Pose des repères de numérisation 3D sur la conduite ;
  • Numérisation 3D avec l’outil d’inspection ;
  • Visualisation en direct des résultats sur écran d’ordinateur ;
  • Mesure de l’épaisseur du tuyau par ultrason.

Dans le cas de l’A3DV non-destructif en tranchée, le segment analysé sera protégé par application de bandes grasses.

Le modèle 3D est ainsi obtenu et prêt à être analysé à l’aide d’un logiciel spécifique.

Un compte-rendu de l’analyse 3D est réalisé à l’issu de l’étude. Ce dernier inclut l’évaluation visuelle de la conduite, ses mesures d’épaisseur, la profondeur des défauts, l’analyse de son vieillissement, ainsi qu’une estimation de son reste à vivre.

Une analyse A3DV-Mobile encore plus précise avec l’étude Environnementale !

A3DV-Mobile Environnementale est une prestation complémentaire consistant à analyser la terre recouvrant la canalisation dans le but de définir la force corrosive de l’environnement de la conduite.

Les échantillons de terre sont prélevés et stockés par les opérateurs. Ils sont ensuite transmis au laboratoire vonRoll Hydro en vue de leur analyse.

L’étude porte sur les caractéristiques géologiques, physiques, chimiques de la terre recouvrant la canalisation (résistivité, pH, classe de corrosivité), ainsi que sur son environnement (ligne HTA, conduite GAZ sous protection cathodique, zone humide, etc.).

Un rapport est ensuite établi puis transmis au client via une web-application. Ce denier pourra visualiser d’un simple coup d’œil, l’état de son réseau grâce à un code couleur.

Pourquoi choisir le diagnostic A3DV ?

En fournissant des informations de terrain réelles et précises, A3DV permet aux services des eaux, d’avoir une bonne connaissance de l’état de vieillissement des canalisations et de leur durée de vie restante. A3DV offre ainsi plusieurs avantages permettant d’optimiser la gestion patrimoniale.

Pilotage à distance des ouvrages AEP et assainissement

Priorisation et planification des travaux

A3DV vous permet de prendre les bonnes décisions au bon moment. Ainsi, les actions correctives et préventives pourront être priorisées et planifiées à partir d’un diagnostic complet de l’état des canalisations d’eau potable. La gestion patrimoniale sera pilotée efficacement et durablement.

Pilotage à distance des ouvrages AEP et assainissement

Maîtrise et Optimisation des budgets

Avec une parfaite vision du patrimoine, vous pourrez définir la stratégie de réparation et de renouvellement la plus adéquate. Ainsi, les moyens techniques et financiers nécessaires à la pérennité de votre réseau d’eau seront mieux évalués, maîtrisés et optimisés.



Pilotage à distance des ouvrages AEP et assainissement

Accès digital à l’état du réseau

L’application INFRAPORT vous permet d’accéder à vos rapports et à la cartographie de votre réseau d’eau, à partir d’un smartphone, d’une tablette ou d’un ordinateur. L’état de votre réseau est ainsi facilement visualisable à tout moment.

Les + de l’analyse A3DV-Mobile

A3DV-Mobile est un service unique permettant d’améliorer la performance de vos réseaux en toute simplicité. En plus des avantages de la numérisation A3DV traditionnelle, le labo mobile offre des atouts techniques et économiques.

Les avantages techniques
  • Prélèvement des échantillons effectué à l’occasion d’opérations courantes d’exploitation du réseau (réparation de fuite, prises en charge…) ;
  • Le laboratoire d’analyses vonRoll Hydro se déplace en vos locaux et réalise la prestation sur place ;
  • Tous les types de canalisation peuvent être étudiés : fonte, acier, PEHD, PVC ;
  • L’analyse est réalisable sur des tuyaux en polymères à partir d’une simple rondelle de prise en charge ;
  • Stockage simplifié par les sacs spécifiques identifiables fournis par vonRoll hydro.
Economies budgétaires
  • Pas de coût de prélèvement d’échantillons ;
  • Pas de frais de transport ;
  • Le tarif est dégressif suivant le nombre d’échantillons à étudier préalablement commandé ;
  • L’offre prépayée vous garantit un prix connu à l’avance.

INFRAPORT

Monitoring et supervision de votre patrimoine réseaux

Infraport est un système connecté intuitif facilitant la gestion de vos infrastructures. Utilisé dans le cadre du service A3DV, il permet d’optimiser la gestion votre réseau de façon simple et efficace.

L’application offre une vue géolocalisée de votre réseau d’eau.

Ses fonctionnalités sont aussi indispensables que nombreuses :

  • Visualisation en temps réel des documents et informations relatives à l’infrastructure ;
  • Enregistrement simplifié de nouveaux éléments ;
  • Mutation des données ;
  • Planification des opérations de maintenance préventive et des futurs investissements ;
  • Détection automatique des fuites grâce à des fonctions intelligentes ;
  • Protection des infrastructures contre les mauvaises manipulations ;
  • Alertes en cas de dommages ou de modifications de l’état des infrastructures.
